瞬时余弦相位分析:对测井曲线进行INCOSIN 算法处理全流程分析


第一步:标准化与等距重采样

原始的 GR 测井曲线不仅有量纲(API),而且因为仪器拉升,深度采样是不均匀的。算法的第一步,必须把数据“洗”成纯粹的、等间距的数学序列。

1. 消除量纲:Z-Score 标准化

对应代码_safe_standardize(data)

数学公式

x(z)=x(z)μσ x'(z) = \frac{x(z) - \mu}{\sigma}

符号含义

  • x(z)x(z):在深度zz 处的原始 GR 值。

  • μ\mu:整段曲线 GR 的算术平均值。

  • σ\sigma:整段曲线 GR 的标准差(反映波动幅度)。

  • x(z)x'(z):无量纲、均值为 0、方差为 1 的相对波动信号。

    底层逻辑:把绝对的 GR 读数变成“相对变化”。不管这个地层是整体偏泥(GR高)还是整体偏砂(GR低),我们只关心它围绕局部均值是怎么波动的。

2. 强行等距:Pchip 重采样

对应代码resample_to_equal_depth(depth, values)

物理现实:真实的深度序列是z1,z2,z3z_1, z_2, z_3 \dots,它们之间的差值Δzi=zizi1\Delta z_i = z_{i} - z_{i-1} 是变化的。

数学动作:代码强行生成一个绝对等距的理想深度轴zeqz_{eq},其固定步长为Δzeq=median(Δzi)\Delta z_{eq} = \text{median}(\Delta z_i)(取原始步长的中位数)。

然后用 Pchip(分段三次埃尔米特插值)求出理想深度的值:

xeq(zeq)=Pchip(zraw,x(zraw),zeq) x_{eq}(z_{eq}) = \text{Pchip}(z_{raw}, x'(z_{raw}), z_{eq})

底层逻辑:傅里叶变换、EMD、希尔伯特变换,全部要求XX 轴必须是等距的。如果物理深度不等距,算法就会把空间上的“拉伸”误认为是地质上的“低频”,导致最终提取的旋回周期完全错乱。


第二步:EMD (经验模态分解) —— 频率的自适应剥离

第一层大逻辑:我们的终极目标是什么?

看这个公式:

xeq(z)=k=1nIMFk(z)+r(z) x_{eq}(z) = \sum_{k=1}^{n} \text{IMF}_k(z) + r(z)

通俗翻译

  • xeq(z)x_{eq}(z):就是那团原始的“乱麻”(经过等距处理的 GR 曲线)。

  • IMFk(z)\text{IMF}_k(z):就是被我们抽出来的一根根“纯粹的线”。

    • IMF1\text{IMF}_1 是最细、抖动最快的丝线(高频噪波)。

    • IMF2,IMF3\text{IMF}_2, \text{IMF}_3 是中等粗细、抖动平缓的毛线(米级、十米级旋回)。

  • r(z)r(z):残差(Residue)。当把所有能抖动的线都抽走后,最后剩下的那根死气沉沉、几乎不怎么弯曲的光秃秃的“大铁柱子”(盆地大背景趋势)。

等式左边 = 等式右边。这意味着:EMD 不是凭空捏造数据,它只是把原始曲线拆开了。把剥出来的这些线重新叠在一起,还是原来那根一模一样的 GR 曲线。


第二层核心:自动化剥线机(Sifting 筛分)是怎么运转的?

怎么把最细、抖动最快的那根线(IMF1\text{IMF}_1)先抽出来?]

代码里的 for _sift in range(max_sift_iter): 就是这台剥线机在反复运转。我们来看它运转一次的三个物理动作:

动作 1:蒙床单与拉吊床(求包络线)

面对一根上下乱窜的曲线h(z)h(z),机器怎么知道它的轮廓?

  • 找波峰:把曲线上所有往上凸的最高点(极大值)挑出来,用一根有弹性的软尺(三次样条插值),顺滑地把这些最高点连起来。这就好比在曲线上方蒙了一层床单。这叫上包络线Eup(z)E_{up}(z)

  • 找波谷:把所有往下凹的最低点(极小值)挑出来,用软尺顺滑地连起来。这就好比在曲线下方挂了一张吊床。这叫下包络线Elow(z)E_{low}(z)

数学解剖:三次样条是如何做到“连续可导”的?
  • 现在,我们把图板上的钉子换成数学坐标系里的波峰点 (z1,y1),(z2,y2),,(zn,yn)(z_1, y_1), (z_2, y_2), \dots, (z_n, y_n)

    这里的zz 是深度, yy 是波峰的 GR 值。

    注意:样条插值并不是用一个巨大的高维多项式去硬套所有的点!(那种叫拉格朗日插值,在点多的时候会产生恐怖的龙格现象,边缘会疯狂震荡甩飞)。

    样条插值的核心思想是**“分段治理”**。

    第一步:分段构造三次多项式

    在每一对相邻的波峰(zi,yi)(z_i, y_i)(zi+1,yi+1)(z_{i+1}, y_{i+1}) 之间,我们单独给它分配一个小方程Si(z)S_i(z)

    为了模拟竹片的弹性,数学家发现最高次项只需用到33 次就足够了:

    Si(z)=ai+bi(zzi)+ci(zzi)2+di(zzi)3 S_i(z) = a_i + b_i(z - z_i) + c_i(z - z_i)^2 + d_i(z - z_i)^3

    (注意:这里只有zz 的最高次幂是33 次,而不是把所有NN 个点放到一起搞一个N1N-1 次的超级方程)。

    如果我们有NN 个波峰,我们就有N1N-1 段这样的小方程。每一段都有四个未知的参数:ai,bi,ci,dia_i, b_i, c_i, d_i

    第二步:缝合接口,强行要求连续与可导

    这是最关键的一步。我们怎么保证第一段曲线S1S_1 和第二段曲线S2S_2 在它们交接的那个波峰点(z2,y2)(z_2, y_2) 上,接得像竹片一样天衣无缝?

    数学上,我们用三把“锁”把它们死死锁住:

    1. 位置锁(连续性):必须接头

      第一段曲线走到z2z_2 时的值,必须等于第二段曲线在z2z_2 开始时的值,并且它们都必须等于那个真实的波峰高度y2y_2

      S1(z2)=S2(z2)=y2 S_1(z_2) = S_2(z_2) = y_2

      物理意义:竹片在这个钉子处没有断开。

    2. 一阶导数锁(斜率连续):必须顺滑

      第一段曲线走到z2z_2 时的斜率,必须绝对等于第二段曲线在z2z_2 开始时的斜率。

      S1(z2)=S2(z2) S'_1(z_2) = S'_2(z_2)

      物理意义:接口处没有折角,不可能出现“尖点”。竹片是顺着原本的方向滑过去的。

    3. 二阶导数锁(曲率连续):必须受力均匀

      第一段曲线走到z2z_2 时的曲率(弯曲的急缓程度),必须等于第二段曲线开始时的曲率。

      S1(z2)=S2(z2) S''_1(z_2) = S''_2(z_2)

      物理意义:竹片在钉子处的受力是均匀过渡的,没有瞬间的“生硬扭曲”。这也正是它被称为“最平滑”插值的原因。

    当把这三个条件列出来,结合边界条件(比如假设最两端的波峰处没有外力弯折,二阶导数为 0,这叫自然边界),数学家就能通过解一个三对角线性方程组,瞬间求出所有分段方程里那些未知的a,b,c,da, b, c, d 参数。

    就这样,一条完美的、分段的三次多项式包络线,被严丝合缝地拼接了出来。


    3. Pchip:保形插值,给“竹片”加一层刹车

    在提供的代码里,虽然常规 EMD 常用普通的 Cubic Spline,但用到了一种更硬核的防御机制:Pchip(分段三次埃尔米特插值多项式)

    PchipInterpolator(depth, values)

    为什么要换用 Pchip?普通竹片(Spline)有什么致命缺陷?

    普通的 Cubic Spline 为了追求极致的二阶导数连续(全局最平滑),它在面对步长极端突变的点时,会**“用力过猛”**。

    设想一个场景:的三个波峰高度分别是 100, 105, 105。

    前两个波峰yy 值在长,后两个波峰yy 值平了。

    如果拿竹片硬压过去,为了保持曲率的绝对平稳过渡,竹片在穿过第二个 105 的时候,往往会向上高高地弹飞一下(比如弹到 120),然后再落回到第三个 105 上。

    这在数学上叫过冲现象(Overshoot)。在 EMD 里,一旦包络线发生了过冲,算出来的均值线就会严重扭曲,导致剥离失败。

    Pchip 是怎么解决这个问题的?

    Pchip 牺牲了一点点极致的平滑(它放弃了强制要求二阶导数连续),而换取了一个更为关键的物理特性:保形性(Monotonicity-preserving)

    Pchip 就像是一根有记忆、带刹车系统的特殊竹片。它在拼接接口处的斜率(一阶导数)时,不再只考虑怎样最顺滑,而是增加了一个强制规定:

    如果在原始数据中,这几个波峰并没有继续往上长,那么我画的曲线也绝对不允许向上弹飞哪怕一毫米!

    它严格保持了原始极值点之间的单调性。波峰平了,它就乖乖地平着过去;波峰往下降了,它就老老实实地往下走。绝不制造原数据中不存在的虚假极值。

动作 2:找重心(计算均值面)

床单和吊床之间是有厚度的。我们把床单的高度和吊床的高度相加,除以 2,找到它们正中间的那条线。

m(z)=Eup(z)+Elow(z)2 m(z) = \frac{E_{up}(z) + E_{low}(z)}{2}
  • m(z)m(z):这根均值线,其实代表了这团线当前的“粗大骨架”(较慢的低频趋势)。而那些细小的快速抖动,正骑在这个骨架上。

动作 3:把骨架抽走(剥离局部趋势)

hnew(z)=hold(z)m(z) h_{new}(z) = h_{old}(z) - m(z)
  • hold(z)h_{old}(z):没抽骨架前的曲线。

  • m(z)m(z):刚刚算出来的骨架(均值线)。

  • hnew(z)h_{new}(z)减法在这里的物理意义是“拍扁”。我们把那根弯弯曲曲的骨架m(z)m(z) 强行拉直,按死在00 刻度线上。

    此时,原本骑在骨架上的那些快速抖动,就被迫老老实实、对称地围绕着00 轴上下翻飞了。


第三层判断:怎么知道剥干净了没有?(停止准则)

剥线机做完上面三个动作后,出来的hnew(z)h_{new}(z) 就是一根完美的纯粹细线(IMF)了吗?

绝对不是。

因为一次“蒙床单、找中间、拍扁”的操作,往往不能把骨架抽干净。所以代码要用 for 循环,对着这个新出来的hnew(z)h_{new}(z)蒙床单、找均值、减去均值。就像拧海绵里的水一样,拧一次不干,得反复拧。

那机器什么时候停手,承认“好,这是一根完美的纯粹的线(IMF)”了?必须同时通过两个极其严苛的质检:

质检 1:物理形态必须“纯洁” (_is_imf)

一根纯洁的线(单一频率),它的物理形态必须极其规律:

穿过一次 0 轴,只能对应一个波峰(或波谷)。

  • 如果一根曲线穿过 0 轴往上走,在掉下来穿过 0 轴之前,居然长出了两个甚至三个小鼓包,说明什么?说明这根线里还藏着更细的线!这不纯洁,打回去继续拧(继续 Sifting)。

  • 数学定义:极值点(波峰+波谷)的总数,和穿过 0 轴的交点总数,最多只能相差 1。

质检 2:实在拧不出水了(数学收敛条件 SD)

怎么衡量海绵里没水了?看这次拧出来的水,和上次拧出来的水,差了多少。

SD=z(hold(z)hnew(z))2hold2(z)+ϵ<0.20 \text{SD} = \sum_{z} \frac{(h_{old}(z) - h_{new}(z))^2}{h_{old}^2(z) + \epsilon} < 0.20

把这个公式掰开:

  • 分子(hold(z)hnew(z))2(h_{old}(z) - h_{new}(z))^2:上一次的曲线减去这一次的曲线。这就是**“这一次操作拧出来的水分(偏差)”**。

  • 分母hold2(z)h_{old}^2(z):上一次曲线原本的体量。

  • 相除:这其实是在算一个**“相对变化率”**。

  • 小于 0.20:如果这次大动干戈剥了一遍,结果曲线跟上一次相比,变化连 20% 都不到(代码设定的阈值)。说明骨架已经被抽干了,剩下的完全是纯粹的快速抖动。


第四层闭环:剥完一根,然后呢?

一旦hnew(z)h_{new}(z) 通过了上面两项质检,系统就大喊一声:“停!IMF1\text{IMF}_1诞生了!”

接下来怎么做?

把这根最细的线,从最开始的那团乱麻里彻底剪掉:

Residue(残差)=原始曲线IMF1 \text{Residue} (\text{残差}) = \text{原始曲线} - \text{IMF}_1

现在,原始曲线没有了高频噪音,变得平滑了一点。

剥线机拿着这个剩下的Residue\text{Residue}从头开始,继续蒙床单、找均值、拍扁……

去寻找第二细的线IMF2\text{IMF}_2

如此循环往复,直到最后的Residue\text{Residue} 连 3 个波峰都凑不齐(无法蒙床单了),整个 EMD 宣告结束。

这就是 EMD。没有高深的玄学,只有极其笨拙但极其有效的物理分解。

这一步对应核心函数 emd()。测井曲线里混杂了仪器高频噪声、薄夹层、米级旋回、数十米级层序。EMD 的任务是把它们一层层剥开。

总目标公式

xeq(z)=k=1nIMFk(z)+r(z) x_{eq}(z) = \sum_{k=1}^{n} \text{IMF}_k(z) + r(z)

符号含义

  • xeq(z)x_{eq}(z):第一步处理好的等距标准化信号。

  • IMFk(z)\text{IMF}_k(z):第kk 个本征模态函数(代表某种单一频率的波动,kk越小频率越高)。

  • r(z)r(z):残差(单调不波动的全局大趋势)。


第三步:自适应带通滤波 —— 拼装目标旋回

第一层:我们在干什么?(数学与代码的对应)

核心代码:

target = np.sum(selected_imfs, axis=0)

数学公式:

T(z)=kSIMFk(z) T(z) = \sum_{k \in S} \text{IMF}_k(z)

我们把公式里的每一个零件掰碎了看:

  • zz:深度。代表我们是一米一米、一个数据点一个数据点在往下算。

  • kk:编号。代表第几根线(第几个 IMF)。

  • SS下达的“订单”(即代码里的 selected_imfs_1based 参数)。假设传入的是 [3, 4],那么集合SS 就是{3,4}\{3, 4\}

  • \sum:累加求和。

  • T(z)T(z)目标曲线(Target)。也就是代码里的 target 变量。

底层物理动作(axis=0 是什么意思?):

在计算机内存里,挑出来的IMF3\text{IMF}_3IMF4\text{IMF}_4 是两条长度完全一样(比如都是 9000 个深度点)的数据序列。

np.sum(..., axis=0) 并不是把它们首尾相接,而是把它们像两块长条积木一样上下对齐,然后在每一个相同的深度点上,把数值加起来

  • 如果在 2000 米处,IMF3\text{IMF}_3的值是55IMF4\text{IMF}_4的值是2-2

  • 那么组装后的T(2000)T(2000) 就是5+(2)=35 + (-2) = 3

就这么简单。把选中的几根线,按深度点逐一揉成一根稍微粗一点的线。


第二层:为什么要这么干?(地质视角的“去粗取精”)

既然 EMD 费了九牛二虎之力把它们全拆开了,为什么我们又要挑几根把它们加回去?

因为原始的 GR 曲线里,包含了太多根本不关心的东西。我们来看看地质学家是怎么给这些线分类的:

1. 为什么扔掉IMF1,IMF2\text{IMF}_1, \text{IMF}_2?(扔掉“高频”)

这两根线抖动得极其频繁(频率最高)。

  • 物理本质:它们往往代表测井仪器在井下摩擦产生的机械噪音、井壁不规则导致的垮塌干扰,或者是地层里只有十几厘米厚的极薄粉砂岩夹层

  • 工程决定:我们要研究的是几十米级别的大旋回,这些高频的毛刺只会干扰我们的视线,必须当成“工业废料”扔掉。

2. 为什么扔掉IMF5,IMF6\text{IMF}_5, \text{IMF}_6 \dots 和残差r(z)r(z)?(扔掉“低频”)

这些线长得非常平缓,几百米才弯曲一次。

  • 物理本质:它们代表了极其宏大的地质事件——比如整个盆地经历了长达几百万年的持续沉降,或者全球海平面发生了极其缓慢的上升。这种大背景趋势,会导致 GR 曲线整体慢慢变大或变小。

  • 工程决定:这叫“低频基线”。如果还记得,捕捉这种大尺度斜坡,恰恰是上一篇博客里 INPEFA 算法最擅长干的事!而我们现在的 INCOSIN 算法,是为了找特定级别的周期性“节律”。大斜坡会掩盖小周期,所以必须把它们像“剔骨头”一样剔除掉。

3. 为什么留下IMF3,IMF4\text{IMF}_3, \text{IMF}_4?(保留“中频”)

  • 物理本质:当去掉了极高频的噪波,抽走了极低频的骨架,剩下的IMF3\text{IMF}_3IMF4\text{IMF}_4 加在一起,恰好对应了地质学上的三级或四级层序(数十米到百米级别的沉积旋回)

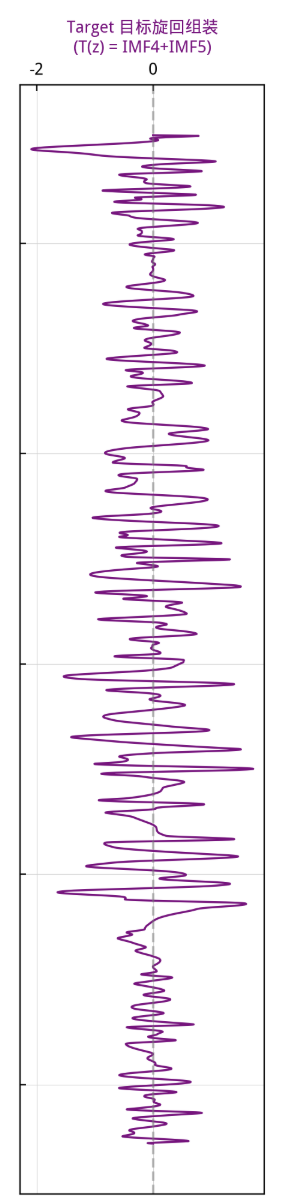

  • 结果:得到的这根T(z)T(z) 曲线,就是干干净净的、只包含目标地层周期波动的纯净旋回曲线


优化方向:

如果在算法里把参数写死成 selected_imfs = [4, 5](或者 [3, 4]),然后告诉别人“这就代表地质旋回”,这不仅是典型的**“拍脑门”工程学**,而且在严谨的数学地质和学术答辩上是绝对站不住脚的,一戳就破。

经验模态分解(EMD)最大的痛点和争议,就在于它的模态混叠(Mode Mixing)和物理意义的不确定性

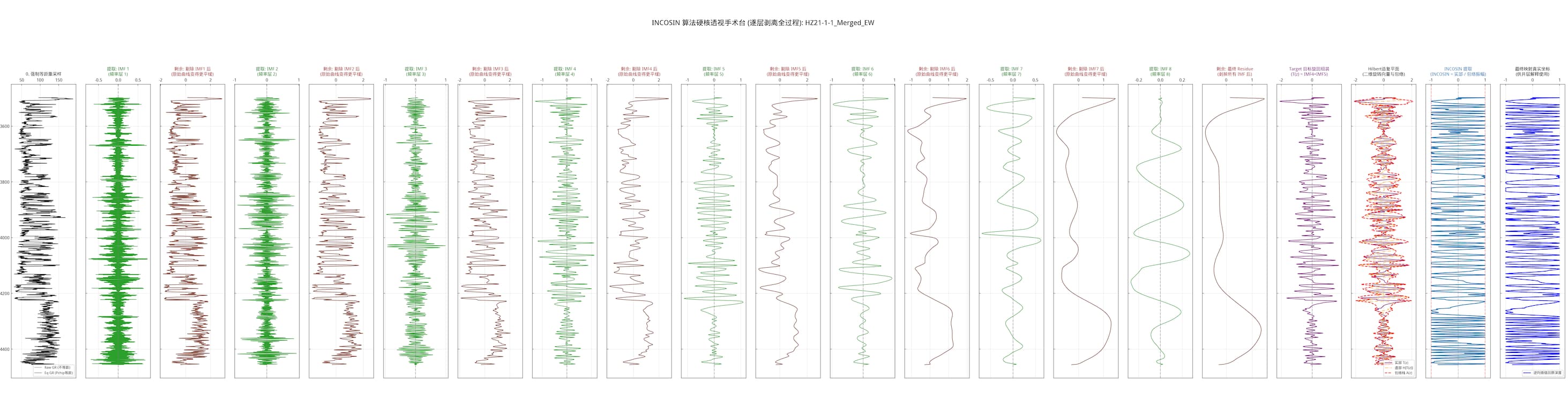

但是,通过对提供的这张高分辨率 EMD 解剖图进行客观的信号与地质尺度分析,我们可以推导出现阶段选择 IMF4 + IMF5 的潜在合理性。要让这个选择从“拍脑门”变成“有理有据”,必须从以下三个硬核的物理维度进行论证:

第一维度:视觉频率与地质厚度的“尺度映射”

抛开数学,我们先用肉眼直接读取图版上的空间频率(主导波长/地层厚度):

的 Y 轴深度跨度大概是2000m2000m4500m4500m(总长约2500m2500m)。

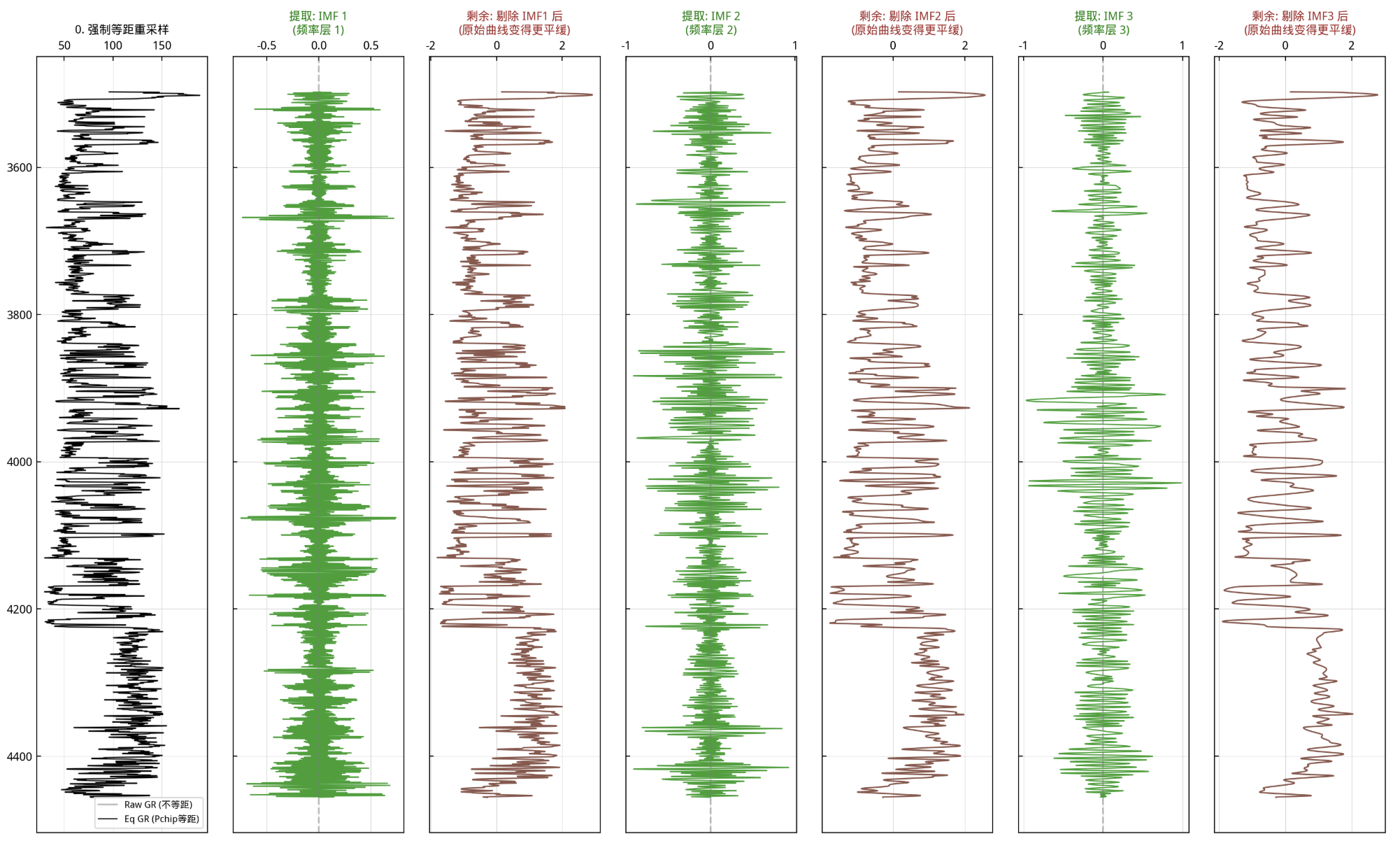

  1. IMF1IMF3\text{IMF}_1 \dots \text{IMF}_3(被抛弃的高频)

    • 形态观察:密集如杂草,过零点(Zero-crossings)极多。

    • 尺度估算:在这2500m2500m 内震荡了数百次,单一旋回厚度约为1m5m1m \sim 5m

    • 地质判别:这种尺度的波动,绝大多数来源于测井仪器的纵向分辨率极限(机械噪音)、井壁微小不规则(扩径)、或是厘米到亚米级的粉砂/泥岩极薄互层。对于宏观储层对比,这些是无效高频噪波

  2. IMF4,IMF5\text{IMF}_4, \text{IMF}_5(被选中的目标 T(z))

    • 形态观察:呈现出非常清晰的“纺锤状”包络,波形舒缓且有规律。

    • 尺度估算:在这2500m2500m 内震荡了几十次。单一波长(一个完整旋回的厚度)大约在20m80m20m \sim 80m 之间。

    • 地质判别:这在沉积学上极其致命!20m80m20m \sim 80m的沉积厚度,恰好完美对应了浅海/三角洲相的“四级层序(准层序组 Parasequence Sets)”或是米兰科维奇旋回(偏心率长周期)的地层表现。 这是石油工业中最核心的储层追踪级别。

  3. IMF6IMF8\text{IMF}_6 \dots \text{IMF}_8 和 Residue(被抛弃的低频)

    • 形态观察:波形极其宽缓。

    • 尺度估算:单一波长高达200m500m+200m \sim 500m+

    • 地质判别:这是三级层序(体系域级别)、甚至是二级构造沉降大背景。留着它们会产生严重的“低频漂移”,掩盖内部细节。

结论 1:IMF4+IMF5\text{IMF}_4 + \text{IMF}_5,本质上是在做一个**“物理尺度带通滤波”**,截取的是20m80m20m \sim 80m 地层厚度的岩性波动。这在特定的研究区(如珠江口盆地恩平/文昌组)是有地质依据的,但如果是其他沉积速率极快的盆地,这个尺度可能就跑到IMF5+IMF6\text{IMF}_5 + \text{IMF}_6 去了。


第二维度:方差贡献率(能量判定法)

如果要在论文或汇报中证明“选 4 和 5 是对的”,不能光靠肉眼看,必须拿出定量的数据支撑

在信号处理中,我们用**能量(方差)**来判定一个 IMF 是真正的物理信号,还是随机噪音。

对于一个IMFk\text{IMF}_k,其能量(方差)定义为:

Ek=1Nz=1N[IMFk(z)]2 E_k = \frac{1}{N} \sum_{z=1}^{N} [\text{IMF}_k(z)]^2

然后计算它占所有 IMF 总能量的百分比:

Contributionk=EkEi×100% \text{Contribution}_k = \frac{E_k}{\sum E_i} \times 100\%

客观规律是:

  • 纯粹的白噪声分解后,其 IMF 能量随着模态阶数kk 的增加,呈指数级递减(IMF1\text{IMF}_1能量最大,IMF8\text{IMF}_8极小)。

  • 真实的、具有地质意义的周期信号,会打破这个指数递减规律,在某个特定的 IMF(比如IMF4\text{IMF}_4IMF5\text{IMF}_5)上出现“能量异常突起”。

结论 2: 必须在代码里加一个模块,计算这口井各个 IMF 的方差占比。如果画出柱状图,发现IMF4\text{IMF}_4IMF5\text{IMF}_5 的能量出现了显著的波峰,这就成了选择它们的最硬核、最无可反驳的数学证据。


第三维度:与已知地质界面的绝对标定(测井与岩心的闭环)

再精妙的数学,如果脱离了岩石,就是空中楼阁。要彻底洗脱“拍脑门”的嫌疑,唯一的方法是实证

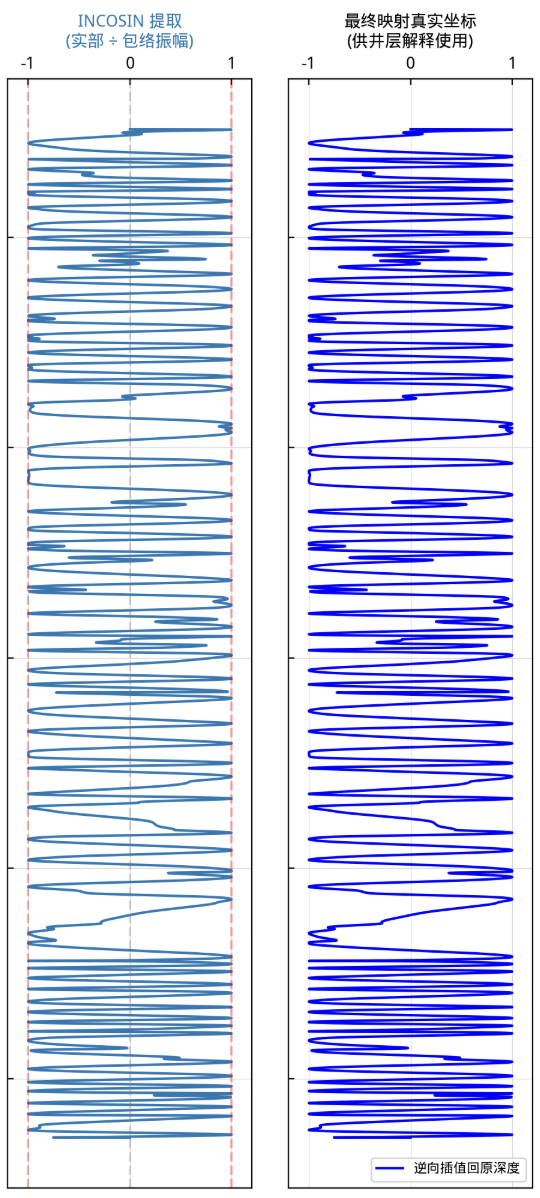

在图版中,提取出的INCOSIN\text{INCOSIN} 曲线(倒数第二道)在特定深度会出现极其干脆的+1+1(最泥)和1-1(最砂)。

  • 做法: 拿的岩心记录、录井描述、或者地震解释的已知层序界面(Sequence Boundaries, SB)和最大海侵面(Maximum Flooding Surfaces, MFS),直接怼到这个深度坐标上!

  • 如果: 已知的最大泥岩段/测井高伽马段,刚好完美对应IMF4+IMF5\text{IMF}_4+\text{IMF}_5 组合算出来的INCOSIN=1\text{INCOSIN} = 1 的波峰。

  • 如果: 已知的砂岩冲刷面,刚好完美对应INCOSIN=1\text{INCOSIN} = -1 的波谷。

结论 3: 这种与客观地质事实的“空间吻合”,是证明的 IMF 组合具有实际物理意义的终极闭环。


第四步:希尔伯特变换 (Hilbert) —— 一维到二维的数学升维

前置知识:欧拉公式(破解秘密的钥匙)

在弄懂算法之前,我们必须复习一个高中/大一的数学公式,欧拉公式:

ejθ=cos(θ)+jsin(θ) e^{j\theta} = \cos(\theta) + j \cdot \sin(\theta)

这公式反过来写,余弦波(实数信号)可以表示为:

cos(θ)=ejθ+ejθ2 \cos(\theta) = \frac{e^{j\theta} + e^{-j\theta}}{2}

注意看这个等式!

在复数的世界里,一个普普通通的实数波cos(θ)\cos(\theta),其实是由两个东西拼成的:

  1. 12ejθ\frac{1}{2} e^{j\theta}:这是一个逆时针旋转的向量(我们叫它正频率)。

  2. 12ejθ\frac{1}{2} e^{-j\theta}:这是一个顺时针旋转的向量(我们叫它负频率)。

核心天机:任何一个实数信号(包括的测井曲线),在频域里,天然包含完全对称的正频率和负频率。


解剖手术台:hilbert(target) 到底干了什么?

当在 Python 里执行 analytic_signal = hilbert(target) 时,CPU 其实在后台飞速执行了 3 个极其冷酷的动作

动作 1:把数据送进频域 (FFT)

操作:对那一维的实数数组T(z)T(z),执行一次快速傅里叶变换(Fast Fourier Transform, FFT)。

F(ω)=FFT(T(z)) F(\omega) = \text{FFT}(T(z))

发生了什么:的深度域曲线变成了一张频谱图。在这个图上,因为T(z)T(z) 是纯实数,所以它的频谱在正频率(+f+f)和负频率(f-f)上,出现了完美对称的峰值。

就像上面那个欧拉公式写的,它被拆成了12ejθ\frac{1}{2} e^{j\theta}12ejθ\frac{1}{2} e^{-j\theta}

动作 2:极其野蛮的“外科切除” (造虚部的核心)

操作:在频谱图里,拿起一把刀,把所有小于 0 的负频率部分,直接砍掉(数值强行赋值为 0)。然后把大于 0 的正频率部分的振幅,直接乘以 2。

Fnew(ω)={2F(ω),if ω>0F(ω),if ω=00,if ω<0F_{new}(\omega) = \begin{cases} 2 \cdot F(\omega), & \text{if } \omega > 0 \\ F(\omega), & \text{if } \omega = 0 \\ 0, & \text{if } \omega < 0 \end{cases}

发生了什么惊天动地的数学质变?

我们回到刚才的欧拉公式:

原来是:cos(θ)=12ejθ+12ejθ\cos(\theta) = \frac{1}{2} e^{j\theta} + \frac{1}{2} e^{-j\theta}

现在,我们砍掉了负频率ejθe^{-j\theta},并把正频率ejθe^{j\theta} 乘以了 2。

得到的新信号直接变成了:

ejθ \mathbf{e^{j\theta}}

而根据欧拉公式,ejθe^{j\theta} 展开是什么?

ejθ=cos(θ)+jsin(θ) e^{j\theta} = \cos(\theta) + j \cdot \sin(\theta)

看懂了吗!!!

我们仅仅是在频谱上执行了“砍掉一半,剩下一半翻倍”的野蛮操作。

我们在数学上,硬生生地把原本只有实部的cos(θ)\cos(\theta),变成了一个自带虚部的cos(θ)+jsin(θ)\cos(\theta) + j\sin(\theta)

sin(θ)\sin(\theta),不正是cos(θ)\cos(\theta) 往后推迟了9090^\circ 的完美影子吗!

动作 3:退回现实坐标系 (IFFT)

操作:对被“切除并翻倍”后的新频谱Fnew(ω)F_{new}(\omega),执行快速傅里叶逆变换(IFFT),把它变回到的测井深度域zz

Z(z)=IFFT(Fnew(ω)) Z(z) = \text{IFFT}(F_{new}(\omega))

此时,从 IFFT 输出的数组 Z(z)(也就是代码里的 analytic_signal),再也不是原来的 [1.2, 3.4, ...] 这种纯实数数组了。

它变成了一个复数数组

[1.2 + 0.5j, 3.4 - 1.2j, ...]

  • 它的实部 np.real(Z),依然完美地等于输进去的原始目标曲线T(z)T(z)

  • 它的虚部 np.imag(Z),就是那个在数学上严格向后相移了9090^\circ 的影子信号H[T(z)]\mathcal{H}[T(z)]

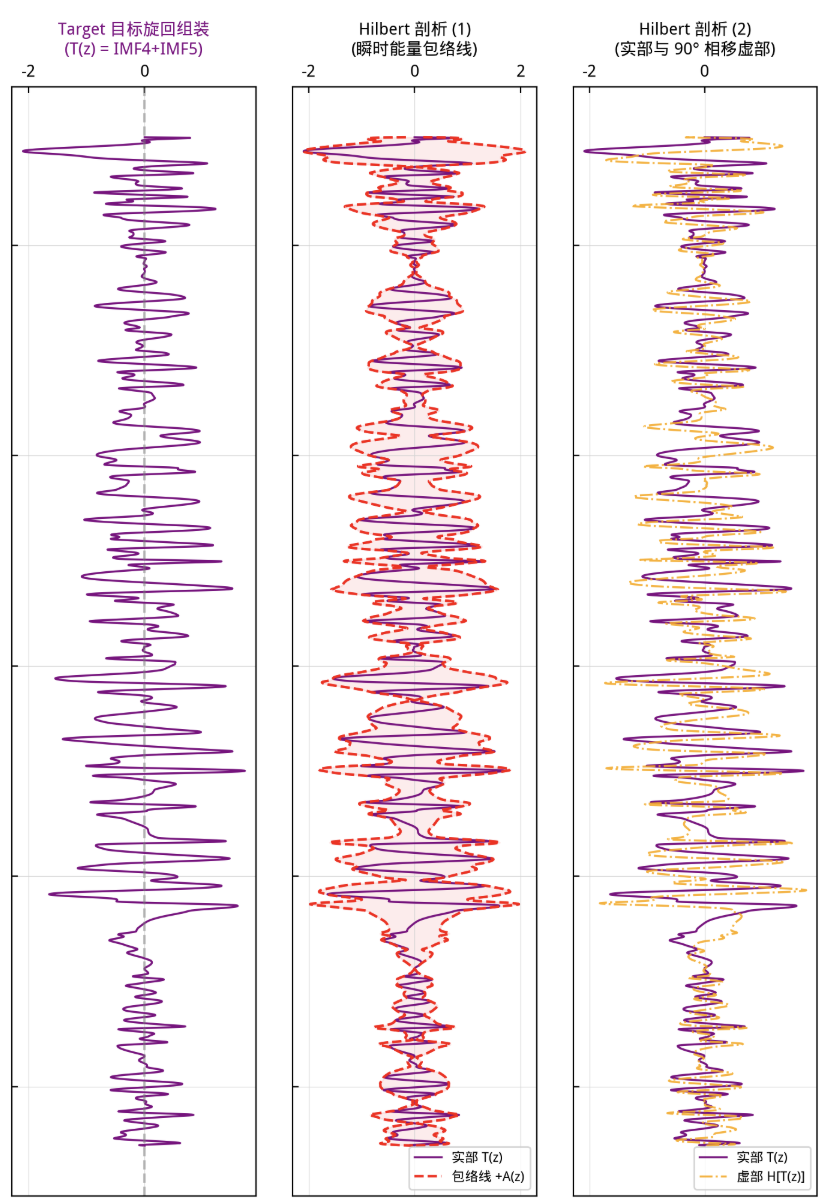

第一层:希尔伯特变换 (Hilbert) —— 制造一个完美的“影子”

要构建二维平面的指针,我们的原信号T(z)T(z) 可以作为横坐标(xx轴)。我们现在急需一个纵坐标(yy轴)的信号。

这个YY 轴信号不能随便给,它必须和原信号保持绝对的同步,但又要错开一定的节奏。

数学公式:

H[T(z)]=1πP.V.T(τ)zτdτ \mathcal{H}[T(z)] = \frac{1}{\pi} \text{P.V.} \int_{-\infty}^{\infty} \frac{T(\tau)}{z - \tau} d\tau

别被这个带无穷积分的公式吓到,我们把符号一个个扒光:

  • H[T(z)]\mathcal{H}[T(z)]:这是希尔伯特变换后的新曲线(我们将把它作为二维平面的虚部 /YY 轴)。

  • τ\tau (Tau):这是一个用来做积分的“替身变量”(哑变量)。可以把它想象成一个拿着放大镜的扫描仪,沿着整条测井曲线从头扫到尾。

  • zz:我们当前正在计算的那个具体深度点。

  • 1zτ\frac{1}{z - \tau}:这是核心过滤器。当扫描仪τ\tau 在目标深度zz 的左边(上面地层)时,它是正数;在右边(下面地层)时,它是负数。这相当于对信号进行了一次极度精密的“加权翻转”。

  • P.V.\text{P.V.} (柯西主值):这是一个数学安全帽。当扫描仪刚好扫到当前深度τ=z\tau = z时,分母变成了 0,计算会爆炸。P.V.\text{P.V.} 的意思是:“在遇到除以 0 的那个无底洞时,我们在黑洞边缘小心翼翼地跳过去,取极限两边的对称抵消值。”

底层物理动作(它到底干了啥?):

别管积分了,用一句话总结希尔伯特变换的物理本质:

它把原始测井曲线T(z)T(z) 里包含的所有波形,极其精确地、没有任何时间/深度延迟地,在空间上向后生生推移了9090^\circ(即π2\frac{\pi}{2})。

如果的原信号是一个cos(z)\cos(z)(余弦波,波峰开始),希尔伯特变换后,它就变成了sin(z)\sin(z)(正弦波,从 0 开始)。

原信号和它的希尔伯特“影子”,永远相差四分之一个周期。


第二层:解析信号 (Analytic Signal) —— 从一维线到二维复平面

影子造好了,现在我们要把它们合体,完成伟大的“数学升维”。

数学公式:

Z(z)=T(z)+jH[T(z)] Z(z) = T(z) + j \cdot \mathcal{H}[T(z)]

符号含义:

  • Z(z)Z(z):这叫“解析信号”。也就是代码里真正生成的那个变量 analytic_signal

  • T(z)T(z):我们的原始旋回信号。我们把它放在复平面的**实轴(横坐标 /XX 轴)**上。

  • jj:虚数单位(代表1\sqrt{-1})。在这里,不要把它当成虚无缥缈的数字,要把它当成**“垂直于XX 轴的另一个维度”**!

  • H[T(z)]\mathcal{H}[T(z)]:刚刚算出来的、相移了9090^\circ 的影子信号。我们把它放在复平面的**虚轴(纵坐标 /YY 轴)**上。

发生了什么物理质变?

在没有执行这一步之前,的测井数据只是一根在图纸上上下波动的线。

执行完这一步,由于引入了jj,这根线被直接“拉”出了图纸!

随着深度zz 一点点往下走,原信号T(z)T(z) 带着它的影子H[T(z)]\mathcal{H}[T(z)],在由实轴和虚轴组成的二维复平面上,画出了一个不断绕圈的螺旋。

此时,在这个二维平面里,每一个深度点,都不再是一个单调的数字,而变成了一根指着特定方向的“指针”(向量)。

cos(θ)+jsin(θ)\cos(\theta) + j\sin(\theta) 绝对不等于sin(θ)\sin(\theta)

它们根本不是同一个维度的东西。cos(θ)+jsin(θ)\cos(\theta) + j\sin(\theta)是一个二维的复数,而sin(θ)\sin(\theta) 只是一个一维的实数

我说“催生出了sin(θ)\sin(\theta)”,真正的意思是:我们利用cos(θ)+jsin(θ)\cos(\theta) + j\sin(\theta) 这个复数结构,成功地把sin(θ)\sin(\theta) 当作一个“配件”给制造出来,并挂在了jj 的后面!


第三层:几何提取 —— 毫不费力地拿走振幅与相位

既然每一个深度点zz 现在都变成了一根指针,那么这根指针天然就拥有两个任何人都能看懂的几何属性:长度角度

根据复数的欧拉公式极坐标表示:

Z(z)=A(z)ejθ(z) Z(z) = A(z) \cdot e^{j\theta(z)}

这就是代码里紧接着提取的那两个核心物理量:

1. 瞬时振幅 (Amplitude) —— “指针的长度”

代码amplitude = np.abs(analytic_signal)

公式

A(z)=T(z)2+H[T(z)]2 A(z) = \sqrt{T(z)^2 + \mathcal{H}[T(z)]^2}

底层逻辑:用勾股定理算一下这根指针有多长。

地质意义:这就是测井曲线在当前深度的包络线宽度。它代表当前这一层旋回的“震荡能量”有多猛。泥岩和砂岩差异越大的地层,这根指针就越长。

瞬时包络线A(z)A(z) 是怎么算出来的?(勾股定理)

在代码里,当这两根曲线结合成 analytic_signal(解析信号)后,CPU 其实在脑海里画了一个直角坐标系。

  • 把真实的信号T(z)T(z),放在横轴(X 轴)上。

  • 把影子信号H[T(z)]H[T(z)],放在纵轴(Y 轴)上。

此时,对于任何一个具体的深度点zz,我们都得到了一个坐标点(X,Y)(X, Y)

如果从原点(0,0)(0,0) 画一个箭头指向这个坐标点,就得到了一根向量(指针)

什么是瞬时包络线A(z)A(z)

它就是这根指针的绝对长度

怎么算长度?用初中数学的勾股定理

A(z)=X2+Y2=T(z)2+H[T(z)]2 A(z) = \sqrt{X^2 + Y^2} = \sqrt{T(z)^2 + H[T(z)]^2}
  • 物理意义:因为T(z)T(z)H[T(z)]H[T(z)] 刚好错开了9090^\circ(一个大一个小),所以它们的平方和开根号,刚好填补了波形的坑洼,求出的A(z)A(z) 能够完美、紧密地贴合在原始信号T(z)T(z) 震荡的最外延。这就是包络线的来历!它代表了当前这一个瞬间,地层波动的最大潜在能量

2. 瞬时相位 (Phase) —— “指针的角度”

代码phase = np.unwrap(np.angle(analytic_signal))

公式

θ(z)=arctan(H[T(z)]T(z)) \theta(z) = \arctan\left(\frac{\mathcal{H}[T(z)]}{T(z)}\right)

底层逻辑:用反三角函数算一下,这根指针现在与横坐标(实轴)的夹角是多少度。

地质意义:这就是我们梦寐以求的“生命周期刻度”!

  • 如果指针指在00^\circ,意味着原始信号T(z)T(z) 刚好处在最大正值(波峰),旋回达到了最泥质的状态。

  • 如果指针转到了180180^\circ(即π\pi),意味着原始信号T(z)T(z) 处于最大负值(波谷),旋回达到了最砂质的状态。

  • 如果指针在9090^\circ270270^\circ,意味着刚好处于过零点的岩性突变期。

总结这一步

为什么要用 Hilbert 变换?

因为一维的数据无法算角度。

我们利用 Hilbert 变换极其巧妙地构造了一个相移9090^\circYY 轴数据,从而在数学空间里撑起了一个“二维复平面”。把原本的上下跳动,完美地映射成了复平面上的圆周运动。

把上下跳动变成了圆周运动后,我们就彻底摆脱了“绝对数值”的束缚,成功提取出了代表相对节律的绝对角度(相位θ\theta


第五步:INCOSIN 计算 —— 极其优雅的几何提取

第一层:中学几何的逆袭 —— 为什么除法就等于余弦?

我们在脑海里画一个直角三角形。

把复平面上的那根“指针”当成三角形的斜边

数学公式还原

INCOSIN(z)=cos(θ(z))=Real(Z(z))Z(z)=T(z)A(z) \text{INCOSIN}(z) = \cos(\theta(z)) = \frac{\text{Real}(Z(z))}{|Z(z)|} = \frac{T(z)}{A(z)}

符号物理映射

  • Z(z)|Z(z)|(或者叫A(z)A(z):这是指针的长度,也就是这段代码里的 amplitude(包络线振幅)。它对应直角三角形的斜边

  • Real(Z(z))\text{Real}(Z(z))(或者叫T(z)T(z):这是指针在横轴(X轴)上的投影,也就是第三步拼装出来的原始目标旋回信号。它对应直角三角形的邻边

初中数学告诉我们:余弦(cosθ\cos\theta) = 邻边÷\div 斜边

所以,要求相位角的余弦,根本不需要去算那个该死的角度θ\theta!直接拿原始信号(邻边),除以它的包络线振幅(斜边),天然就等于cosθ\cos\theta

工程意义:用一次极速的除法,代替了昂贵的反三角函数(arctan\arctan)和三角函数(cos\cos)计算。这在处理几万个深度的测井点时,速度是碾压级的。


第二层:除法背后的暴力美学 —— 振幅归一化 (Amplitude Normalization)

这不仅仅是个算得快的问题,这个“除号(÷\div)”在地质学上完成了一次暴力洗牌

想象一下真实的地层:

  • 在水动力剧烈变化的滨浅海,一段砂泥岩互层的旋回,GR 值可能在 40 到 150 之间剧烈震荡(振幅A=55A=55)。

  • 在水体平静的深湖区,一段纯泥岩内部的微弱气候旋回,GR 值可能只在 110 到 115 之间微微蠕动(振幅A=2.5A=2.5)。

如果看原始曲线T(z)T(z),那个 5 API 的微弱波动就像一条小虫子,肉眼根本看不见,完全被大波动碾压了。

除以振幅A(z)A(z) 究竟干了啥?

就像是上帝伸出了手:

  • 对着那个振幅 55 的大波浪说:“给我除以 55,最高只能到 1,最低只能到 -1。”

  • 对着那个振幅 2.5 的小虫子说:“也给我除以 2.5,强行拉伸,最高也要到 1,最低也要到 -1。”

结果:不管原本的能量有多大、波动有多小,只要经过这一除,所有的旋回波幅,被极其蛮横地、绝对地锁死在了[1,1][-1, 1] 这个区间内! 那个原本看不见的小虫子,现在和惊涛骇浪一样清晰可见。


第三层:物理意义的彻底重塑 —— 纯粹的节律刻度尺

经过这一步,INCOSIN 曲线的物理意义发生了质的飞跃

它不再代表 GR 放射性有多强(API 彻底被干掉了),它现在变成了一把纯粹标定“相对节律生命周期”的绝对刻度尺

看这把尺子上的刻度:

  • INCOSIN=1\text{INCOSIN} = 1:代表θ=0\theta = 0^\circ(指针平躺在XX 轴正半轴)。这意味着不管当前地层的绝对 GR 是多少,它都已经爬到了这个局部旋回的最顶峰。地质上,这绝对对应着局部海侵最大面、最大泥质含量段、或是洪泛期。

  • INCOSIN=1\text{INCOSIN} = -1:代表θ=180\theta = 180^\circ(指针平躺在XX 轴负半轴)。这意味着它跌到了局部旋回的最谷底。地质上,这对应着局部水体最浅、砂质最纯、冲刷面或是层序边界。

  • INCOSIN=0\text{INCOSIN} = 0:代表θ=90\theta = 90^\circ270270^\circ(指针垂直)。余弦为 0,意味着它刚好越过均值线,地质上对应着相变的快速转换期(正从泥变砂,或从砂变泥)。

这就是整个算法。

在一堆混沌的、参差不齐的、充满噪音的自然伽马曲线中,通过提取 INCOSIN,生生造出了一台地质节拍器。它极其精准地在每一个深度点上敲击:这里是波峰,这里是波谷,这里是转换点。


第六步:逆向插值

对应代码interpolate_back_to_original_depth(depth_original, depth_equal, incosin_eq)

底层逻辑

第一步中,我们为了满足 EMD 和 Hilbert 的数学要求,凭空捏造了一个等距的zeqz_{eq} 深度轴。

现在我们在这个理想轴上算出了完美的INCOSINeq\text{INCOSIN}_{eq}。但在现实应用中,我们需要把它填回那个因为仪器拉扯而不等距的原始深度列zrawz_{raw} 旁边。

数学动作

再次使用线性插值(或 Pchip):

INCOSINfinal(zraw)=Interpolate(zeq,INCOSINeq,zraw) \text{INCOSIN}_{final}(z_{raw}) = \text{Interpolate}(z_{eq}, \text{INCOSIN}_{eq}, z_{raw})

这一步保证了输出的 CSV 文件中,INCOSIN 值能和原始的 GR、计算出的 INPEFA 在同一个深度点上完美对齐,毫无错位。


终极总结

这段 INCOSIN 代码,本质上是在做一套精密的地质信号分离手术:

  1. PchipPchip 强行等深(稳住频率标尺)

  2. EMD\text{EMD} 逐层减均值(筛掉干扰频率)

  3. IMF\sum \text{IMF} 拼装目标(提取旋回波形)

  4. Hilbert\text{Hilbert} 积分相移9090^\circ(一维升二维构建复向量)

  5. T(z)/A(z)T(z)/A(z) 几何降维(除以振幅,榨出绝对的[1,1][-1,1] 纯余弦节律)


评论
